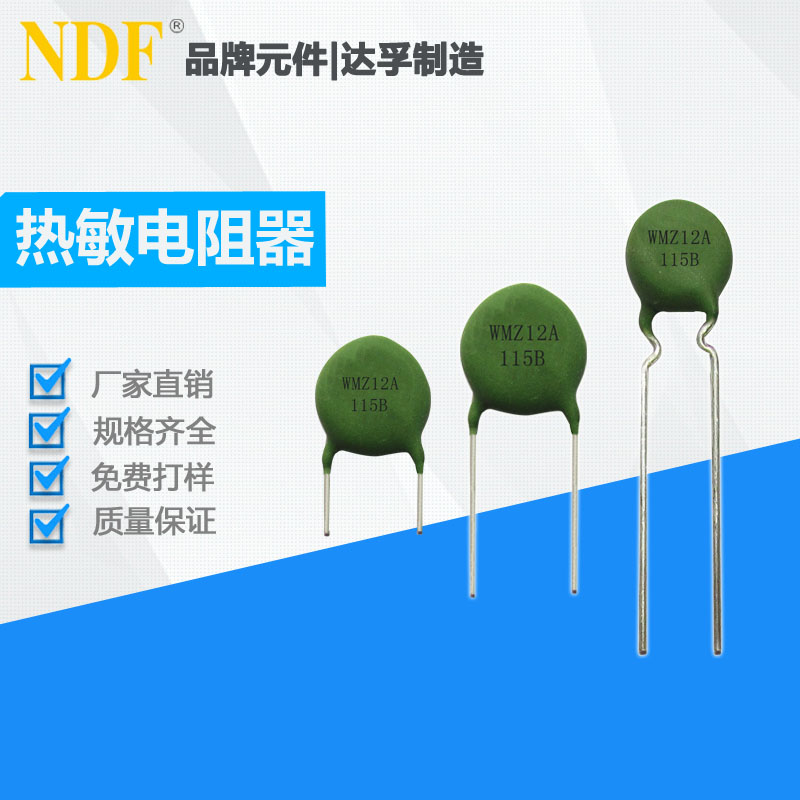

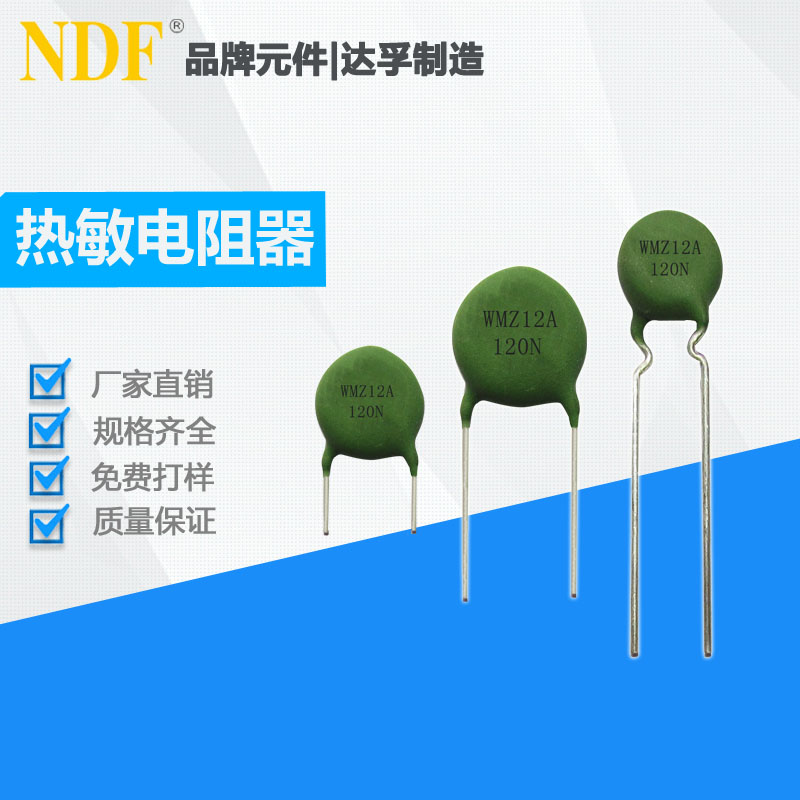

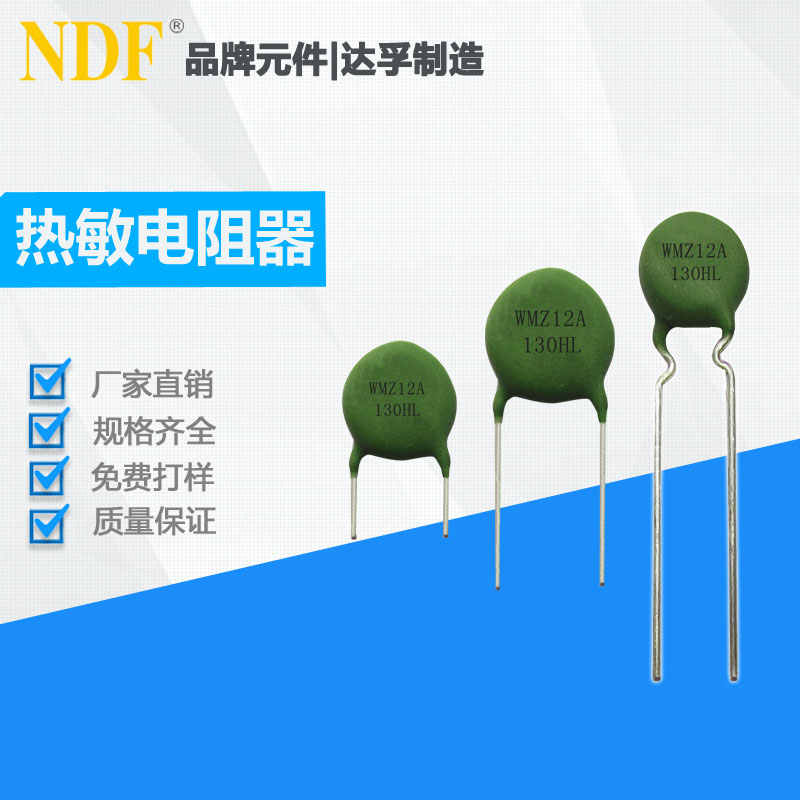

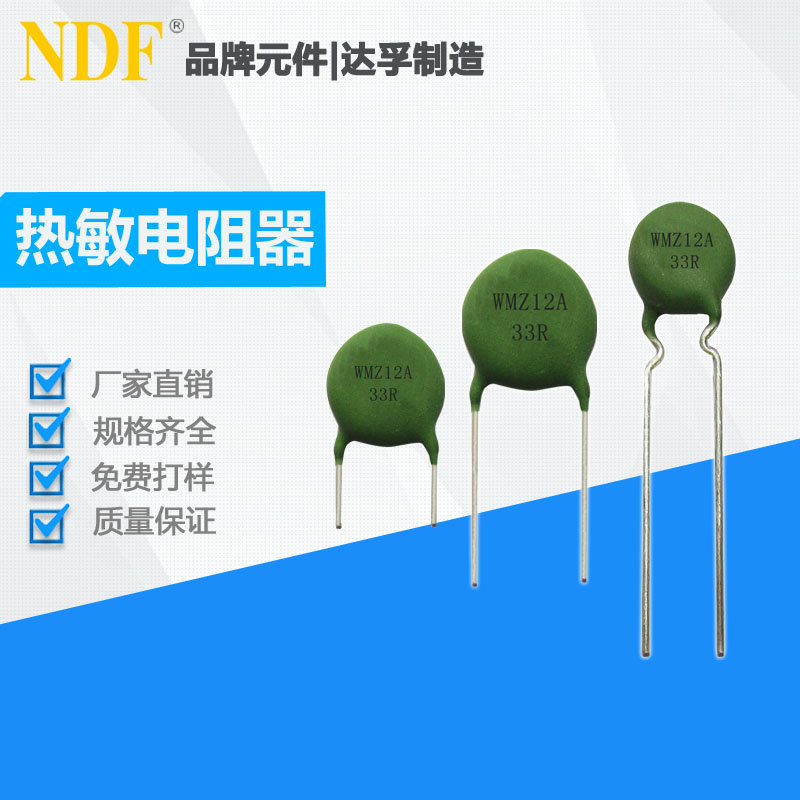

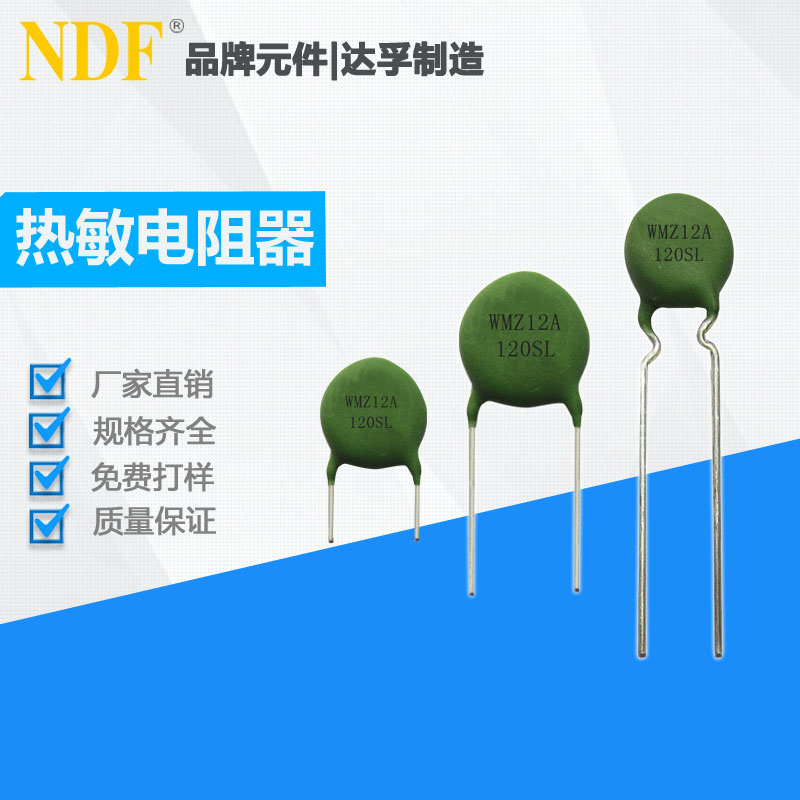

PTC熱敏電阻（正溫度系數熱敏電阻）是一種具溫度敏感性的半導體電阻，一旦超過一定的溫度（居里溫度）時，它的電阻值隨著溫度的升高幾乎是呈階躍式的增高.PTC熱敏電阻本體溫度的變化可以由流過PTC熱敏電阻的電流來獲得，也可以由外界輸入熱量或者這二者的疊加來獲得。

(1) PTC熱敏電阻器特性

PTC熱敏電阻器的阻值隨溫度升高而增加。因此,這種熱敏電阻器的溫度系數稱為正溫度系數。這表示,該電阻器在低溫條件下比高溫條件下能夠更有效導電。

(2) PTC熱敏電阻器在汽車中的應用

PTC熱敏電阻器用作空調系統內風扇電機的過載保護裝置,也用來控制車外后視鏡內的加熱電流。例如，PTC熱敏電阻器用來監控燃油箱儲備量。

PTC熱敏電阻器參數：

1、額定零功率電阻 R25

零功率電阻，是指在某一溫度下測量PTC熱敏電阻值時，加在PTC熱敏電阻上的功耗極低，低到因其功耗引起的PTC熱敏電阻的阻值變化可以忽略不計。 額定零功率電阻指環境溫度25℃條件下測得的零功率電阻值。*小電阻 Rmin指PTC熱敏電阻可以具有的*小的零功率電阻值。

2、居里溫度 Tc

對于PTC熱敏電阻的應用來說，電阻值開始陡峭地增高時的溫度是重要的，我們將其定義為居里溫度。居里溫度對應的PTC熱敏電阻的電阻RTc = 2*Rmin.

3、溫度系數 α

PTC熱敏電阻的溫度系數定義為溫度變化導致的電阻的相對變化。如果溫度系數越大，PTC熱敏電阻對溫度變化的反應越靈敏。

4、表面溫度 Tsurf

表面溫度Tsurf是指當PTC熱敏電阻在規定的電壓下并且與周圍環境間處于熱平衡狀態已達較長時間時，PTC熱敏電阻表面的溫度。

5、動作電流 Ik

流過PTC熱敏電阻的電流，足以使PTC熱敏電阻自熱溫升超過居里溫度，這樣的電流稱為動作電流。動作電流的*小值稱為*小動作電流。

6、動作時間 ts

環境25℃條件下，給PTC熱敏電阻加一個起始電流（保證是動作電流），通過PTC熱敏電阻的電流降低到起始電流的50%時經歷的時間就是動作時間。

7、不動作電流 INk

流過PTC熱敏電阻的電流，不足以使PTC熱敏電阻自熱溫升超過居里溫度，這樣的電流稱為不動作電流。動作電流的*大值稱為*大不動作電流。

8、*大電流 Imax

*大電流是指PTC熱敏電阻*高的電流承受能力。超過*大電流時PTC熱敏電阻將會失效。

9、殘余電流 Ir

殘余電流是在*大工作電壓Vmax下，熱平衡狀態下的電流。

10、*大工作電壓 Vmax

*大工作電壓是指在規定的環境溫度下，允許持續地保持在PTC熱敏電阻上*高的電壓。對同一產品而言，環境溫度越高，*大工作電壓值越低。

11、額定電壓 VN

額定電壓是在*大工作電壓Vmax以下的供電電壓。通常 Vmax = VN + 15%

12、擊穿電壓 VD

擊穿電壓是指PTC熱敏電阻*高的電壓承受能力.PTC熱敏電阻在擊穿電壓以上時將會被擊穿而導致失效。
